分段绝缘器

1、分段绝缘器适用范围

  本分段绝缘器适用于工频单相25KV电气化铁道接触网用同相电分段。

1.1、标称工作电压25KV

1.2、最高工作电压31.5KV

1.3、额定工作载荷20-25kN

1.4、最高工作载荷30 kN

1.5、海拔高度2000m及以下

1.6、环境温度-40℃ ～ 40℃

1.7、受电弓通过速度160km/h，适用于普速及200-350km/h高速铁路

1.8、适用于重污染区段

1.9、电气条件  电分段两端电压差≤4500V，持续工作电流800A，短时最大电流≤1400A，短路峰值电流25kA0.2s

2、分段绝缘器的结构特点及主要技术性能

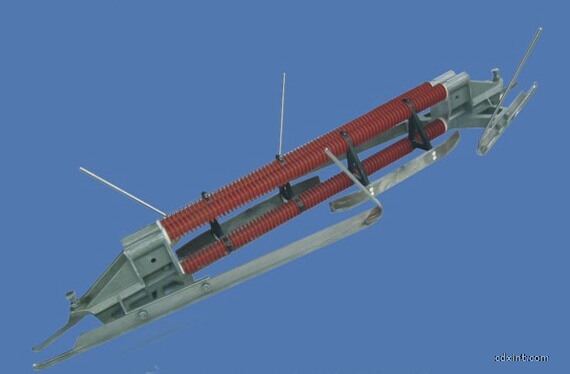

主体采用三角结构，由三根合成绝缘子以三角形布置与两端金属构架通过高强度粘接而成整体，以增加整体的刚性，克服平面结构易产生挠度的缺点，且主绝缘棒与受电弓为非接触式，在主绝缘两侧有相对斜边对称的金属滑道和构成平面的辅助绝缘滑道使底面成为闭合平面，与电力机车受电弓接触，其本体通过接触线夹与接触线连接，同则两金属滑道间有300mm的空气间隙（消弧角隙），以便两端有电位差时进行消弧，防止主绝缘件的烧损，两侧相对的金属滑道间有一个重叠区，保证供电的连续性。
